Bežný popis

Z názvu vyplýva, že ide o vysoko výkonný sporák. K rýchlej príprave horúceho nápoja prispieva kvalita variča aj nádoba s výmenníkom tepla s navíjaním. Vďaka tomuto systému dochádza k minimálnym tepelným stratám a varenie je rýchlejšie. Konštrukcia je prispôsobená tak, aby sa rozložený varič zmestil do hrnca. Takto je varič chránený pred poškodením a nezaberá v batohu príliš veľa miesta.

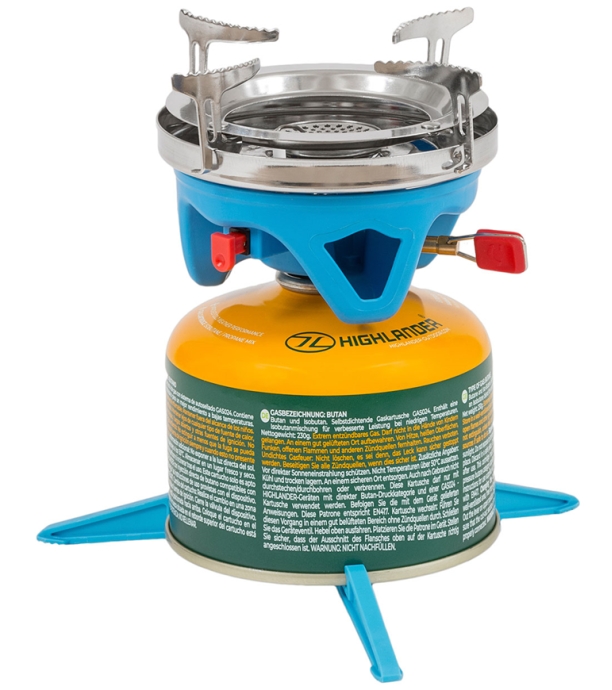

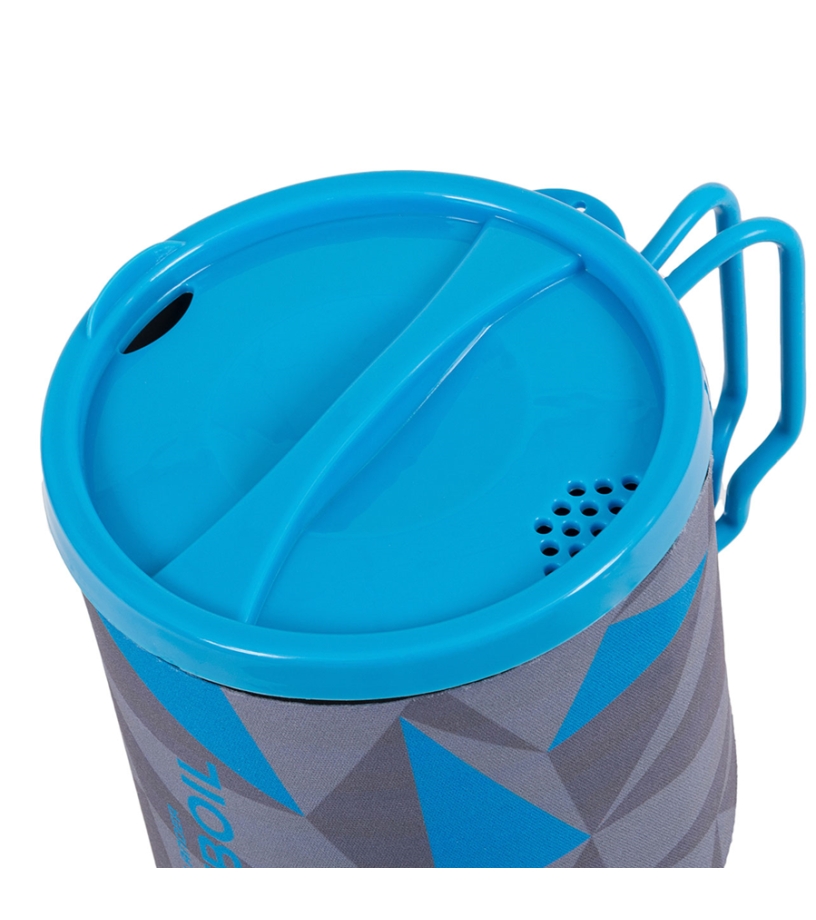

Systém obsahuje varič, hrniec s pokrievkou, stojan na varič pre väčšie hrnce, stabilizátor kartuše.

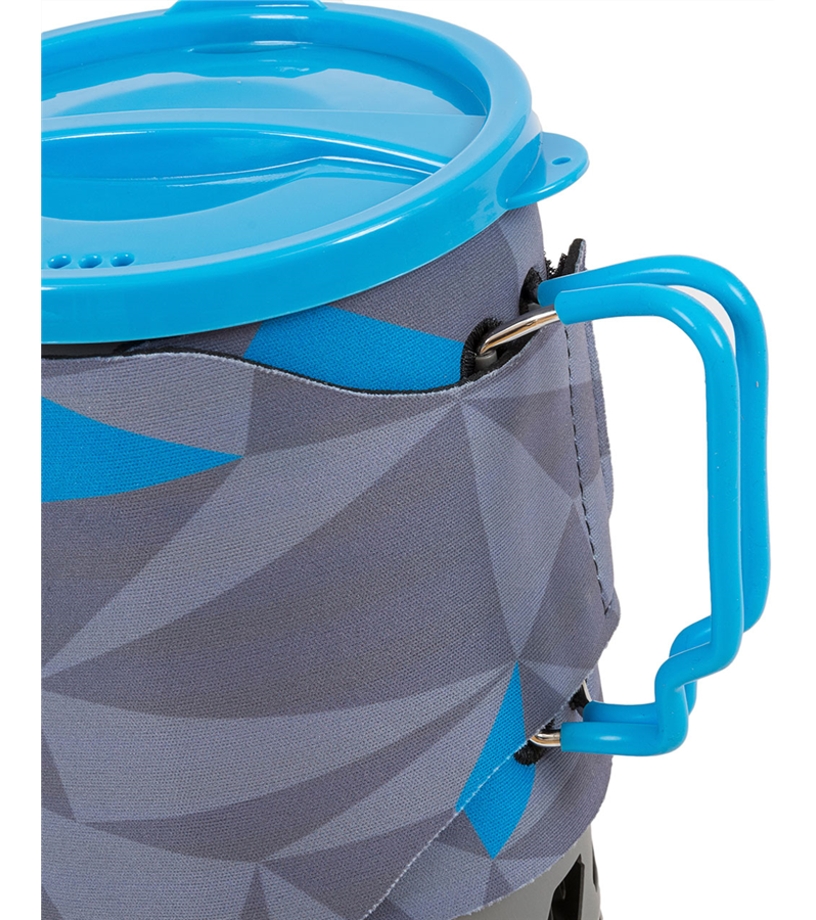

Varič je chránený neoprénovým puzdrom, ktoré slúži aj ako izolácia, piezoelektrické zapaľovanie, sklopné rukoväte so silikónovou ochranou, prepravný obal.

Canister capacity: 1.1 l
Canister length: 130 mm
Weight: 570 g
Dimensions after packing: Pred pripojením variča k plynovej kartuši si určite dôkladne prečítajte tento návod na použitie

Návod na použitie variča Blade Fastboil MK II

Pred pripojením variča k plynovej kartuši si určite dôkladne prečítajte tento návod. Návod si starostlivo uschovajte pre budúce použitie. VAROVANIE: Varič môže byť pri nesprávnej obsluhe veľmi nebezpečný. Používajte ho len v dobre vetraných priestoroch.

Varič Blade Fastboil MK II je určený na používanie s palivom propán-bután pre jednorazové kartuše s priamym tlakom zmesi propánu a butánu. Na prevádzku tohto variča sú určené kazety obsahujúce kvapalný plyn propán-bután pri konštantnom tlaku 30:70 PB. Kartuša musí byť vyrobená v súlade s normou EN 417 a vybavená samotesniacim ventilom s pripojovacím závitom 7/16". Kartuše sú na jedno použitie a nesmú sa opätovne plniť.

Technické parametre:

- Pripojovací tlak paliva: 0 - 7000 mbar
- Priemer dýzy: 0,22 mm
- Menovitý prietok: 1,0 kW (72,8 g/h)
- Tesnenie: 8 x 1 mm - vnútorný krúžok

Pred použitím:

1. Pripojenie variča k kartuši Na prevádzku tohto variča sú určené kartuše vyrobené podľa normy EN 417, vybavené samotesniacim ventilom s pripojovacím závitom 7/16". Pred pripojením variča ku kartuši sa uistite, že tesniaci "O" krúžok je v bezchybnom stave. Ak táto časť vykazuje známky opotrebovania, vymeňte ju. Ide o rozmer 8x1. Na odstránenie opotrebovaného tesnenia použite ostrý predmet a na vloženie nového tesnenia tupý predmet vhodnej veľkosti. Skontrolujte, či je regulačný ventil variča úplne zatvorený - zatvára sa otočením doprava. Kartuša sa musí pripájať k sporáku len vonku, mimo dosahu osôb a akéhokoľvek zdroja vznietenia, t. j. otvoreného ohňa, elektrického výboja atď. Po pripojení variča ku kartuši sa uistite, že systém dokonale tesní, aspoň podľa vône. Nikdy to nerobte s otvoreným ohňom. Ak systém po montáži vykazuje známky netesnosti, rozmontujte systém a prekontrolujte tesnenia. Ak sa porucha nedá odstrániť, sporák rozoberte a nepoužívajte ho! Nezapaľujte ho ani sa nepribližujte k otvorenému ohňu alebo inému zdroju vznietenia. Varič a kartuša sú vybavené pravým závitom na vzájomné prepojenie. Pri montáži variča na kartušu je potrebné dbať na to, aby nedošlo ku kríženiu závitov (tzv. "prekríženie závitu"), inak sa varič v dôsledku nesprávnej prevádzky zničí. Varič je vybavený dvojitým tesnením, takže pri pripájaní ku kartuši zvyčajne nedochádza k úniku plynu. Pri skrutkovaní kartuše však môže byť počuť mierne syčanie plynu pri otváraní bombičky otváracím kolíkom. Ďalším pootočením sa tesnenie usadí na kartuši a zabezpečí sa tesnosť systému. Ďalšie násilné, zbytočné uťahovanie vedie k rýchlemu opotrebovaniu tesnenia alebo zničeniu závitov variča! Občasné ľahké natretie závitov variča vazelínou výrazne predĺži ich životnosť.

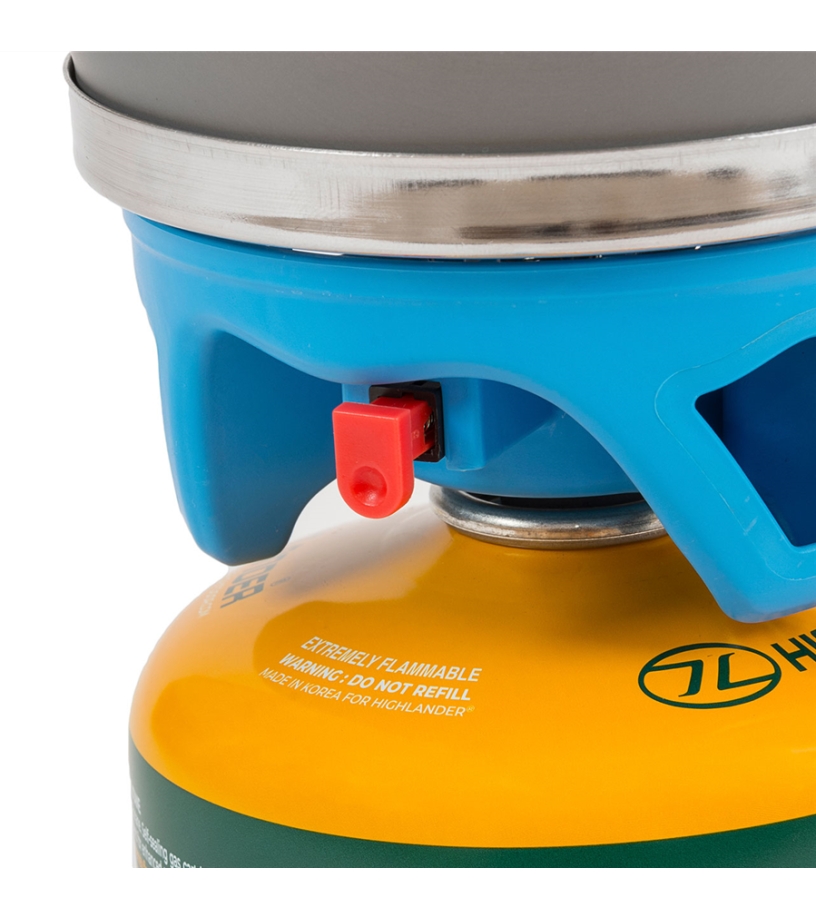

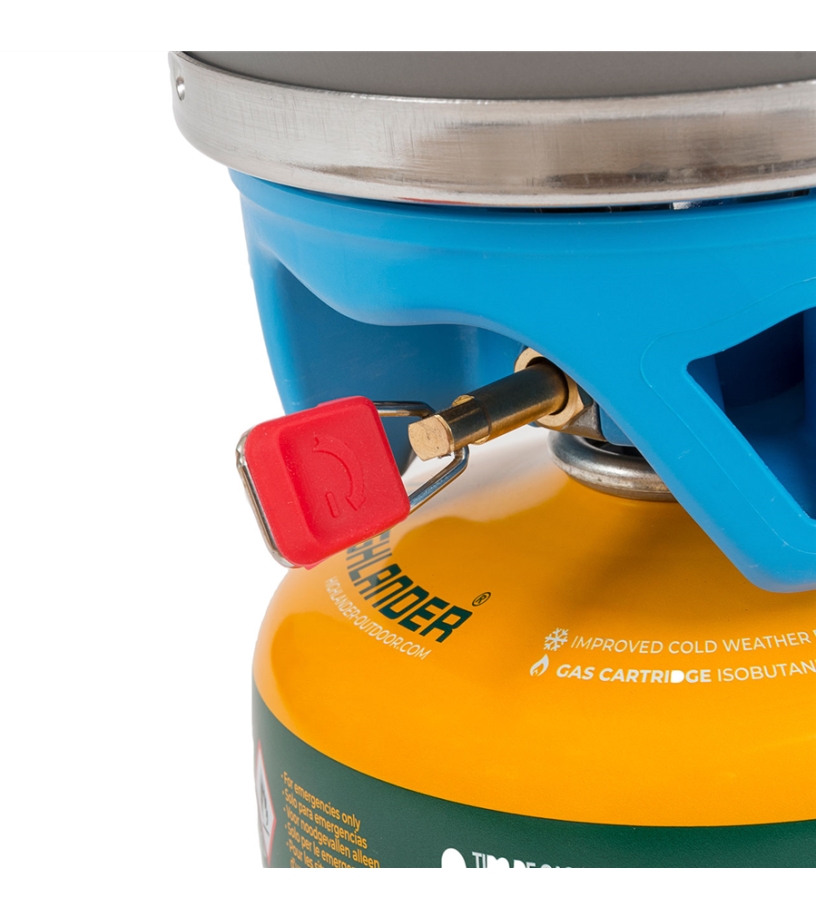

2. Zapaľovanie a prevádzka Varič zaistite s kartušou v kolmej polohe. Rozložte podpery variča. Otočte uzáver plynu doľava, aby ste otvorili prívod plynu a stlačením červeného tlačidla zapáľte plameň (ak to nie je možné, použite zápalky alebo zapaľovač). Pri zapaľovaní plameňa otvorte plynovú rukoväť na plný výkon. Ak bola kartuša dlhší čas studená a nehybná, je potrebné ju pred použitím dôkladne pretrepať, inak plameň "zhasne" po zapálení variča približne na jednu minútu. Ak sa nádoba na varenie položí na varič pred zapálením plameňa, tento jav sa takmer nevyskytuje. Ak sa použije úplne nová kartuša, ktorá bola dlhší čas vystavená teplu, môže sa po zapálení variča objaviť silný žltkastý plameň. Okamžite zatvorte regulačný ventil na minimálne nastavenie, kým plameň nezmizne. K tomuto javu určite dôjde, ak sa varič a kartuša silno naklonia. Počas prevádzky zabráňte vykypeniu tekutiny z varnej nádoby, inak dôjde k poškodeniu alebo úplnému zničeniu varnej nádoby. Počas prevádzky nenechávajte varič bez dozoru. Pri prevádzke variča dodržiavajte bezpečnú vzdialenosť najmenej 0,5 m od horľavých materiálov. Na varič neumiestňujte horľavé predmety. Ak máte pochybnosti o správnej funkcii výrobku, nepoužívajte ho a obráťte sa na predajcu alebo servis.

3. Zastavenie prevádzky Zastavenie prevádzky sa vykonáva utiahnutím regulačného ventilu doprava, až kým plameň nezhasne. Varič potom môžete odpojiť od kartuše jej odskrutkovaním. Spravidla to robte až po úplnom vychladnutí variča. Varič sa nikdy nesmie odpojiť od kartuše počas prevádzky. Po skončení prevádzky vždy oddeľte varič od kartuše, aby sa zabránilo vyprázdneniu kartuše v dôsledku mierneho úniku. To môže byť spôsobené nečistotami, ktoré sa dostanú medzi varič a kartušu. Preto tento priestor udržiavajte v čistote.

4. Upozornenie pre prípad núdze Ak by plameň prešľahol za aktívnu časť horáka, okamžite zatvorte regulačný ventil a mierne utiahnite varič na bombu. Ak sa plameň naďalej objavuje, uhaste ho prúdom vody, ktorú máte bežne pripravenú na ohrev. Ak sa plameň nedá uhasiť, varič a kartušu zlikvidujte alebo odkopnite na bezpečné miesto. Zabezpečte, aby sa nikto nepriblížil k variču na vzdialenosť menšiu ako 20 m, kým plyn nevyhasne. Potom už varič nepoužívajte!

5. Dôležité upozornenia Upozornenie: Pri prevádzke tohto spotrebiča sa spotrebúva vzduch (kyslík) a vzniká oxid uhličitý. Nezapínajte ani nepoužívajte tento spotrebič v nevetraných priestoroch, miestnostiach, stanoch alebo vozidlách. Používanie variča na vykurovanie uzavretých priestorov je životu nebezpečné - jemná otrava oxidom uhoľnatým! Varič smie obsluhovať len dospelá osoba podľa tohto návodu, obsluhu nezverujte deťom! Počas prevádzky musí byť varič umiestnený v stabilnej polohe a pod neustálym dohľadom. Na ohrev jednej nádoby nepoužívajte dva alebo viac varičov vedľa seba. Používajte len primerane veľké a primerane ťažké nádoby. Varič nepoužívajte na iné účely ako na ohrev jedla a nápojov v nádobe. Hlavné časti variča - horák, podpery hrncov alebo čelné sklo - sú počas prevádzky a približne 10 minút po nej horúce, preto sa ich počas tejto doby nedotýkajte! Nikdy nepoužívajte varič, ktorý vykazuje známky poškodenia alebo má poškodené alebo opotrebované tesnenie. S varičom manipulujte opatrne, chráňte ho pred pádom na zem a poškodením Nevykonávajte žiadne úpravy na variči.

6. Demontáž, čistenie a montáž variča Varič sa skladá z dvoch hlavných častí: telesa ventilu a horáka, ktoré sú spojené závitom a utesnené "O" krúžkom. Demontáž týchto častí je potrebná na vyčistenie dýzy. Aj malé upchatie prudko znižuje výkon variča. Na čistenie nepoužívajte ihly a špendlíky, pretože sa tým poškodí dýza a môže dôjsť k zalomeniu hrotu ihly v dýze a zničeniu variča. Na čistenie často stačí podtlak vytvorený tlakom úst alebo prefúknutím. Je možné použiť aj veľmi tenký drôt.

7. Skladovanie a preprava Sporák skladujte v suchom, neagresívnom prostredí. Prepravujte ho v dodanom plastovom kufríku. Varič prepravujte vždy oddelene od kazety.

8. Tlaková nádoba na plyn - kartuša Kartuša obsahuje skvapalnený, vysoko horľavý plyn propán-bután pod stálym tlakom. Dodržiavajte pokyny uvedené priamo na kartuši.

9. Technické údaje a likvidácia Uvedenie 1 litra vody do varu za cca 1 minútu. Palivo: propán-bután do 0,8 MPa Maximálne prípustné zaťaženie variča vrátane obsahu: 3 kg Maximálny priemer použitej nádoby: 20 cm Po skončení životnosti odovzdajte varič do zberného dvora. Obal odovzdajte do recyklovaného odpadu

10. Záručné podmienky Na výrobok sa vzťahuje zákonná záruka 24 mesiacov od dátumu predaja. Nevzťahuje sa na výrobky poškodené násilím, nesprávnou manipuláciou alebo neodbornou opravou.

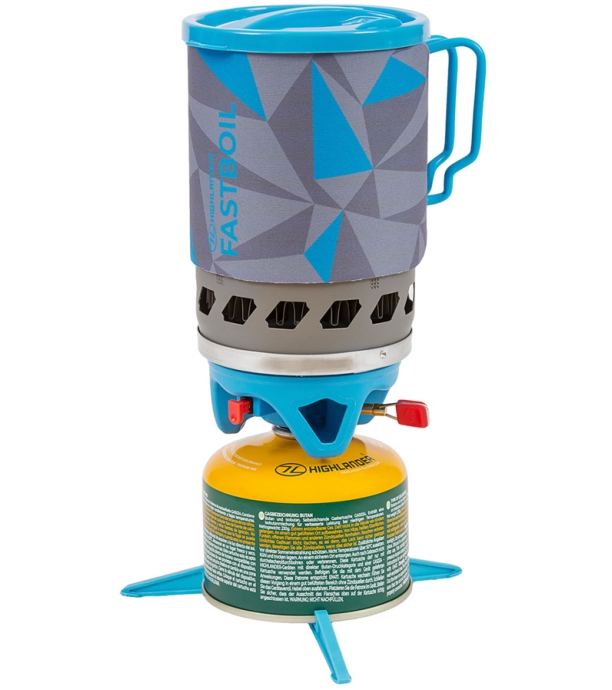

11. Montáž sporáka s hrncom Sporák postavte na rovný a stabilný podklad. Pre lepšiu stabilitu odporúčame použiť plastovú trojnožku pre kartušu (pozri obrázok 1 v anglickej verzii). Po zapálení plameňa umiestnite hrniec na varič. Plameň by mal byť mierny a hrniec by mal byť naplnený aspoň malým množstvom vody alebo jedla na ohrev. Hrniec umiestnite na sporák v mieste, kde sú malé kolíky a šípka na hrnci ohnuté. Po zapnutí zaistite hrniec otočením doprava. Uistite sa, že hrniec dobre sedí na sporáku. Hrniec naplňte maximálne do objemu 750 ml, aby ste zabránili pretečeniu potravín počas varenia. Na manipuláciu počas varenia a po ňom používajte rukoväte na hrnci alebo plastový okraj variča. Ostatné časti sú veľmi horúce! Pred vybratím hrnca z variča vypnite plameň otočením uzáveru úplne doprava. Pred uskladnením súpravy sa uistite, že sú všetky časti vychladnuté. Hrniec je vyrobený z hliníka s nepriľnavým povrchom. Chráňte ho pred poškriabaním. Používajte len plastové, teflónové alebo iné príbory, ktoré nepoškriabu hrniec! Na varenie nepoužívajte iný riad ako ten, ktorý je súčasťou súpravy!

12. Popis obrázku (pozri anglickú verziu) Obrázok 1: časti súpravy 1. Neoprénový kryt 4. Rukoväte 5. Vykurovacia mriežka 6. Piezoelektrický zapaľovač 7. Plynová kartuša 8. Uzáver plynu 9. Horák variča 10. Stabilizačná trojnožka Obrázok 2: časti variča 1. Horák 2. Horák. Piezoelektrický zapaľovač 3. Plynové viečko 4. Upevňovací krúžok hrnca
